压力变送器用户维护指南

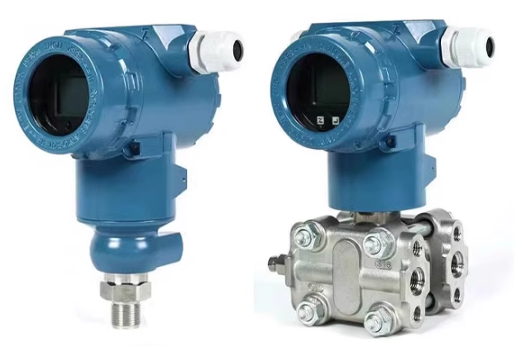

　　本公司生产的单晶硅压力变送器和单晶硅差压变送器，稳定性好、温度漂移ji 低、灵巧、坚固，且具有零点自动跟踪能力(ZSC)温度自动补偿能力(TSC)，很少需要定期维护。从功能上讲，单晶硅变送器大体可分为传感器组件、主电路板和表头三部分。其中主电路板和传感器组件之间用螺钉紧固，且用胶凝结，成为一个整体，这种一体式设计结构使两者间的分布电容和寄生电容稳定，且信号采集电路和信号源距离的缩小降低了干扰的影响。这种紧凑的结构也使变送器更加坚固、可靠，出现问题的情况很少。压力变送器表头部分相对来说是比较du 立的，具有完全的互换性，互换后对性能不会有什么影响。

　　压力变送器软维护

　　单晶硅变送器是智能化产品，参数对用户是kai 放的，用户可以按实际情况调节零点、设置量程、设置阻尼，甚至重新标定。这同样会引起参数设置混乱或he 心参数被修改造成软故障。当he 心参数(出厂标定值)被改，须重新按操作说明标定或用通信方式重置参数。当he 心参数保持时，软故障可以按操作说明来重新调整变送器，使其工作正常。

　　当实际情况需要重新调零时，打开变送器表头盖，按住表头上的“ ”键约5秒可手动调零，另外也可用按键或通信方式来完成其他的参数设置操作。

　　压力变送器硬维护

　　一般板及表头是现场不可维修的，用户的硬故障维修项目限于电路连接检查、变送器清洁、表头更换、接线端子检查。

　　◆变送器测试端子

　　变送器测试端子跨接在一个二 ji 管两端，二 ji 管内通过的是回路的信号电源。当指示表头或测试设备接到测试端子后，它们就把二 ji 管短路了。只要两端子间电压小于二 ji 管的阀电压，就没有电流流过二 ji 管，在测试或接指示表头时为了确保没有泄漏电流通过二 ji 管，测试设备或表头的电阻不应超过10Ω(对4-20mA)。电阻值超过上述值3倍将产生小于1%的误差。测试端子的“+”左下侧，“-”右下侧有导电铜件在变送器通电状态下可直接用数字万用表“mA档” 测试输出电流。

　　◆变送器表头检查

　　拧开表头盖，用十字螺丝刀将两颗M3螺钉旋出，用手可取出表头，卸下排线插头和电源插头即可将表头拆卸下来。可检查表头电路板是否有污垢，线路连接座是否有问题，如存在问题应及时处理。重新安装表头应以与拆卸相反的顺序进行。

　　◆变送器流程传感器本体检查

　　用户在对压力变送器本体进行检查时应注意以下几点：

　　1、在分解传感器本体之前应将压力变送器从工作点上拆下。

　　2、在重新对压力变送器装配后须进行温度、压力循环以保证精度。在重新装配流程传感器本体的步骤中包括这个内容。

　　3、卸下四个大螺栓可以把压力容室拆下来。

　　4、可用软布、柔性清洁剂清洗隔离膜片，并用清水冲洗之。

　　5、为了便于安装，压力变送器压力容室可以转动或反向装。

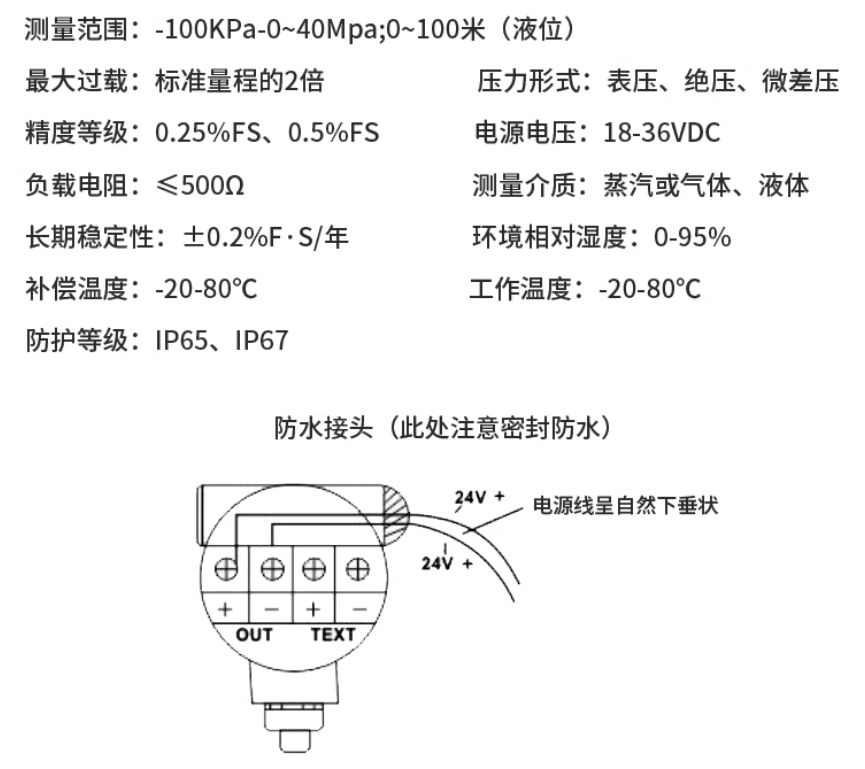

　　◆变送器接线端子检查

　　拧开后盖，即可看见接线端子。将两颗定位螺钉旋出，取下接线端子盖，即可看见接线电路板。可以检查接线电路板的连接是否正确、可靠。主要集中在穿心电容和测试二 ji 管的装配上。
