怎样计算压力表的示值误差、回程误差、轻敲位移和零位误差？

　　按《JJG 52-2013 弹簧管式一般压力表、压力真空表和真空表检定规程》的规定，本公司结合实例介绍弹簧管压力表的示值误差、回程误差、轻敲位移、零位误差的计算方法，让大家了解弹簧管压力误差计算。

　　弹簧管压力表允许误差如表1所示。现以一只测量范围为0-1.6MPa，精度1.6级的压力表为例，详细介绍压力表的示值误差、回程误差、轻敲位移、零位误差的计算方法。

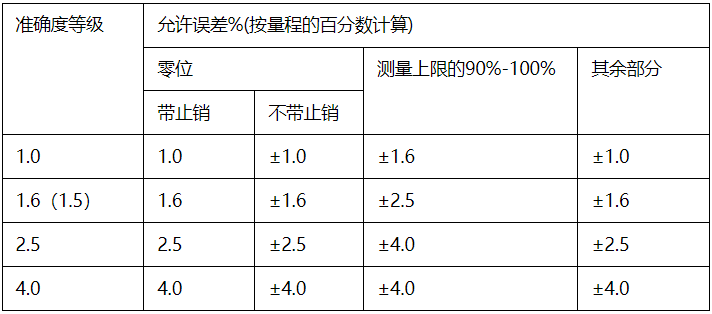

　　表1 弹簧管压力表的允许误差表

　　注1、使用中的1.5级压力表zui 大允许误差按1.6级计算，准确度等级可不更改。

　　注2、压力表zui 大允许误差应按其量程百分比计算。

　　1、示值误差计算

　　在弹簧管压力表测量范围内，示值误差应不大于表1所规定的允许误差，则测量上限(90%-100%)的误差为：△=(1.6-0)×(±2.5%)=±0.04MPa;其余部分的误差为：△=(1.6-0)×(±1.6%)=±0.0256MPa

　　2、回程误差计算

　　在弹簧管压力表测量范围内，回程误差应不大于表1所规定的允许误差jue 对值。回程误差为：|△|=|±0.0256|=0.0256MPa

　　3、轻敲位移

　　轻敲压力表表壳后，指针示值变动量应不大于表1所规定的允许误差jue 对值的二分之一。则轻敲位移的允差为：50%×|△|=50%×|±0.0256|=0.0128MPa

　　4、零位误差计算

　　零位允许误差有带止销和不带止销之分，其应不大于表1所规定的允许误差。

　　本例的压力表是不带止销的，其零位误差为：1.6×|△|=1.6×|±0.0256|=±0.041MPa
