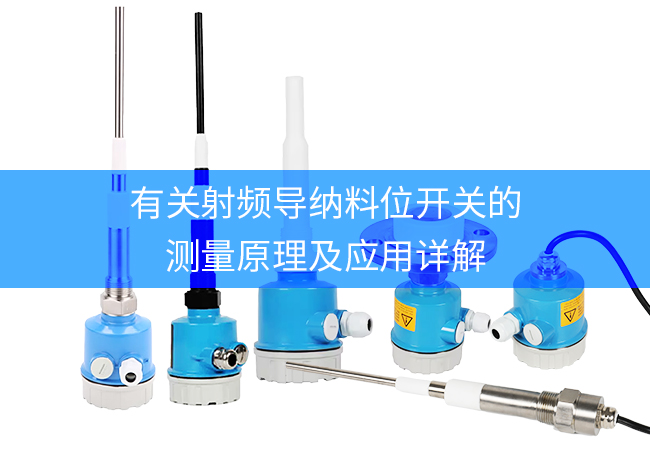

有关射频导纳料位开关的测量原理及应用详解

　　射频导纳料位开关是一种利用射频导纳技术进行物位测量的仪表，它能够测量各种非导电和导电物料的物位。

　　一、工作原理

　　射频导纳料位开关的原理是利用射频导纳技术，通过测量物料对射频信号的阻抗变化来测量物位。射频导纳料位开关由发射器和接收器组成，发射器发出射频信号，接收器接收反射回来的信号并测量其幅度和相位差，从而得到物料的阻抗值。根据阻抗值的变化，可以计算出物位的高度。

　　二、应用范围

　　射频导纳料位开关广泛应用于石油、化工、冶金、电力、食品、造纸、建材等工业领域。该产品是利用高频技术，由电子线路产生一个小功率射频信号于探头上，探头作为敏感元件，将来自物位介电常数引起的信号变化反馈给电子线路;由于这些变化包括容量和电导量的变化，因而电子线路处理的是容抗和阻抗的综合变化信号;进行处理后改变继电器的输出状态。它是在原电容测量的基础上改进射频导纳测量技术，表示当今物位测量的新水平。

　　射频导纳料位开关典型应用：

　　电厂：煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等。

　　油田：原油或成品油储罐、三相分离器、沉降罐、污水罐(池)及油水界面、钻探泥浆罐等。

　　石化：输油管道、蒸馏塔、浓缩罐、液化气罐、氨水罐、汽鼓、炼油厂油库、电脱界面、沥青罐等。

　　化工：原油蒸馏塔、原料和中间体料仓、反应罐、氨水罐、液体罐、固体料仓、分离器等。

　　冶金：矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等。

　　水泥：石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等。

　　水和水处理：蓄水池、污水池、水处理罐、沉淀池、消化塔、输气管道、深井、饮用水网络等。

　　造纸：原料仓、储料塔、干燥鼓、化学物料存储仓等。

　　其他：采石场、食品、造船等行业等。

　　三、使用方法

　　1.安装前，要确认射频导纳料位开关的型号是否符合现场环境要求，如温度、压力、介质等。

　　2.安装时，应将探头垂直插入物料中，并确保探头与物料表面紧密接触。

　　3.连接电缆时，应确保电缆不松动，并避免使用过长的电缆，以免影响测量精度。

　　4.在使用过程中，应定期检查仪表的零点和量程，并进行必要的调整。

　　5.在使用过程中，应避免物料中的杂物或结块对探头造成损坏。

　　6.在使用过程中，应保持仪表的清洁和干燥，以免影响测量精度。

　　四、注意事项

　　1.在安装和使用过程中，应避免射频导纳料位开关受到强烈的振动或冲击。

　　2.在使用过程中，应定期检查电缆和连接器的状况，并确保它们处于良好的工作状态,

　　3.在测量过程中，应避免物料中的气泡对测量结果造成影响。

　　4.在使用过程中，应注意防止探头被腐蚀或被物料中的杂质卡住。
