音叉传感器音叉液位开关的工作原理

　　音叉开关的工作原理是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉料位开关的音叉与被测介质相接触时，音叉的频率和振幅将改变，这些变化由智能电路来进行检测，处理并将之转换为一个开关信号。

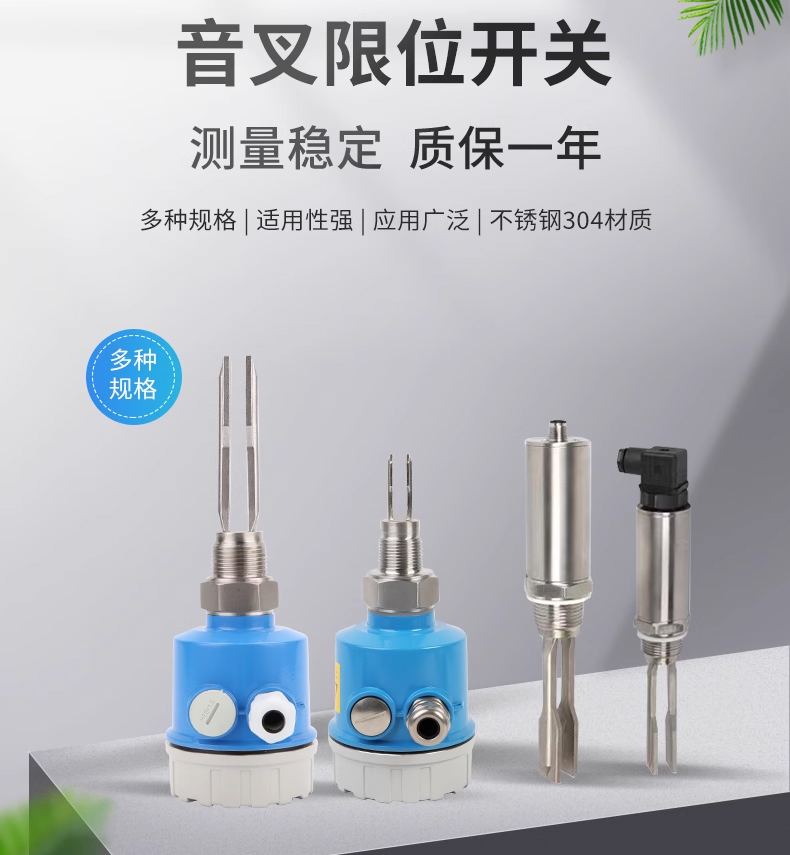

　　音叉液位开关作为一种新型的限位开关, 是专用于容器、槽罐和各种管道的液位测量，广泛应用于水利、化工、环保、食品、医药等行业。音叉由晶体激励产生振动，当音叉被液体或固体浸没时振动频率发生变化，这个频率变化由电子线路检测出来并输出一个开关量。音叉式物位开关又被称作“电气浮子”，凡使用浮球开关和由于结构、湍流、搅动、气泡、振动等原因不能使用浮球开关的场合均可使用“电气浮子”。由于该物位开关无活动部件，因此无需维护和调整，是浮球开关的升级换代产品。

　　音叉物位开关适用于检测各种非黏滞性的干燥粉状及小颗粒固体物料，作为高低物料的控制和信号报警的一种高灵敏度检测仪表，音叉物位开关由发信部分的音叉和电气部分组成，其工作原理是在音叉端部紧压两组压电晶体，一组是驱动元件，作用是产生电磁激励，在音叉间发出一定频率的振动，另一组是检测元件，将音叉振动变换成电压，二者分别接了放大器的输入端和输出端，形成机械-电子振荡电路。当物料高度达到音叉位置时，音叉被物料挤满，振荡器停振，继电器输出开关信号。

　　具体工作原理如下:

　　1.结构：音叉开关由两个相互对称的金属音叉组成，它们一端固定在机身上，另一端自由摆动。

　　2.振动：当外部力施加在音叉上时，会使得音叉发生振动。这个外部力可以是声波、机械震动等。

　　3.声音传导：振动的音叉会通过机身传导声音到另一个音叉。

　　4.传导的声音：传导到di二个音叉的声音，会使得di二个音叉也发生相同的振动。

　　5.接触点：当振动的音叉接触到接触点时，电路会闭合，引起电流流动。当音叉振动部分远离接触点时，电路会断开，电流停止。
